氣動單軌吊車
一、概述
氣動單軌吊車（以下簡稱“單軌吊車”）是在懸空軌道上，以氣馬達經減速機構減速后帶動行走輪沿軌道腹板摩擦行走的設備。該單軌吊運車由軌道、氣動葫蘆、主牽引裝置、失效制動裝置、承載車、控制系統等部分組成。每節軌道由I140E工字鋼及鏈條、卸扣組成 。主牽引裝置由氣馬達、減速箱等部分組成。減速箱的輸出端與驅動輪連接，行走輪與軌道腹板貼合，靠摩擦傳動。氣動葫蘆安裝在承載車下方。整機用高度可調節的吊掛裝置吊掛于巷道頂板上的十字梁或錨桿、U型棚等。該設備主要用于煤礦井下采、掘工作面巷道超前支護的物料及設備的運輸，也適用于井下其他需要短距離運輸?shù)牡攸c(diǎn)。
型號含義：
DQ90/0.5表示額定牽引力為90kN, 額定氣壓為0.5 MPa的氣馬達驅動單軌吊車。
二、基本參數
單軌吊車基本參數見表1，單軌吊車載荷-坡度見表2。
表1
? | DQ30/0.5 | DQ50/0.5 ? | DQ90/0.5 ? | DQ120/0.5 ? | ||
項目 | 單位 | |||||
? 額定牽引力 ? | ? [kN] ? | 0.4 MPa | ≥25 | ≥40 | ≥85 | ≥110 |
0.5 MPa | ≥30 | ≥50 | ≥90 | ≥120 | ||
0.6 MPa | ≥35 | ≥55 | ≥95 | ≥125 | ||
水平速度 | [m.s- 1] | ≤0.5 | ≤0.5 | ≤0.5 | 高速≤0.7 ?低速≤0.5 | |
工作壓力 | [MPa] | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | |
最大爬坡角度 | [°] | 0~ 20 | 0~ 20 | 0~ 20 | 0~ 20 | |
整車(長× 寬×高) | [mm] | 4950*750*850±50 | 6000*750*850±50 | 7590*750*850±50 | 7500*750*850±50 | |
整車重量 | [kg] | 400 | 460 | 530 | 620 | |
水平最小轉彎半徑 | [m] | 4 | 4 | 4 | 4 | |
垂直最小轉彎半徑 | [m] | 8 | 8 | 8 | 8 | |
軌道型號 | I140E | |||||
控制方式 | 手動控制/手動+遙控控制 | |||||
表2
坡道坡度 | 0o | 5o | 10o | 15o | |
DQ30/0.5 | 載荷 | 10 | 8 | 6 | 4 |
DQ50/0.5 | 載荷 | 10 | 8.5 | 7 | 5 |
DQ90/0.5 | 載荷 | 10 | 9 | 8 | 6 |
DQ120/0.5 | 載荷 | 10 | 9.5 | 9 | 7 |
?
三、主要特點
⑴結構緊湊，布局合理、適應性強。
⑵重量輕、移動方便，可隨工作面一同推進。
⑶操作簡單，可大大降低人工勞動強度。
⑷具有失效制動功能，最大爬坡角度20°。
四、結構與原理概述
1.結構
單軌吊車由軌道、吊掛附件及高度調節裝置、承載車、氣動葫蘆、拉桿、主牽引裝置、失效制動單元、氣控系統等部分組成。

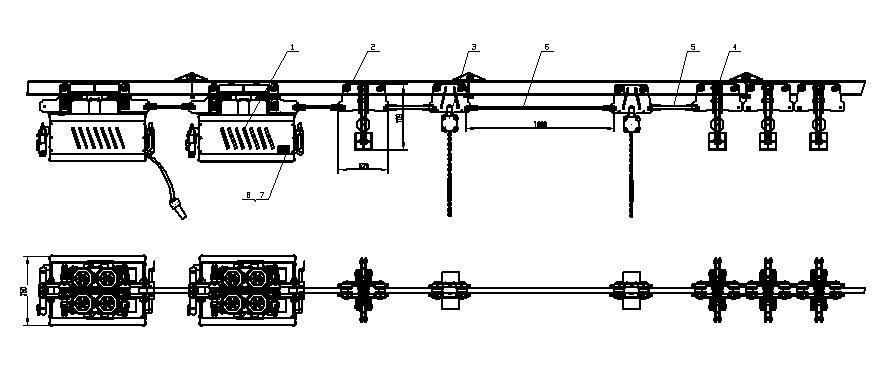

設備整體安裝圖
2.原理
軌道由專用吊掛調節裝置吊掛在巷道頂板上，軌道之間由螺栓連接，供氣氣管固定在軌道上來回移動的滑車上，隨牽引裝置來回移動，牽引裝置由氣馬達驅動貼合于軌道腹板的行走輪，從而拖動負載沿軌道來回移動。 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 整機制動采用失效制動，如下圖所示：

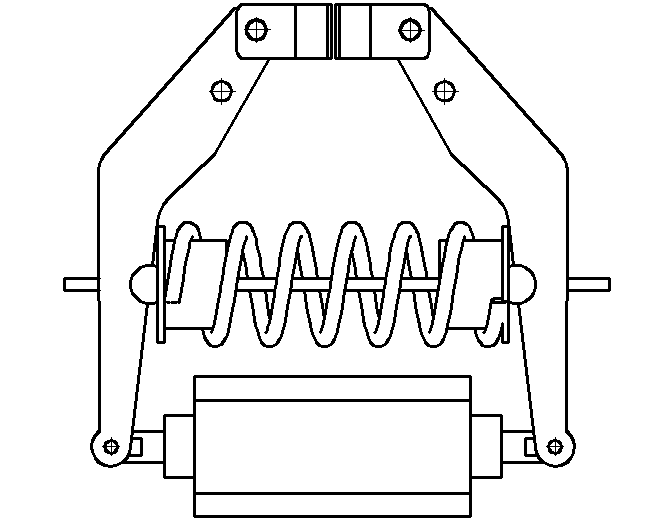

?失效制動裝置
?
圖中氣缸處于常開狀態，機車行走時氣缸活塞桿收縮，剎車張開；機車停止時，氣缸活塞桿伸出，剎車片擠壓軌道，行成剎車力。
圖中彈簧一直處于壓縮狀態，當機車在行車或爬坡時突然斷氣或漏氣的情況下，彈簧伸出，彈簧張力向外，擠壓剎車片，達到剎車的作用，實現失效制動功能。
?
